Foreach #

Forコンポーネントは、[ indexList ]プロパティによる繰り返し計算の実行に使用します。
Foreachコンポーネントのプロパティは以下です。

*1 使用できる文字列は、半角英数字[0-9 a-Z]、ハイフン[ - ]、アンダースコア[ _ ]のみです。
*2 コンポーネントの進行状態が"finished"もしくは"failed"の時のみ表示されます。

ループ系コンポーネント（Foreach/For/While） #

Foreachコンポーネントは、For/Whileコンポーネントと同様にループ系コンポーネントとしてカテゴライズされ、
ループカウンタインデックスを環境変数$WHEEL_CURRENT_INDEXに持ちます。
ループ処理では、プロジェクト実行開始時に自身と同じ階層にループカウンタインデックスの値に応じたsuffixをつけてコンポーネント内に存在する全てのコンポーネントのコピーを作成します。
生成処理が完了したら、ループカウンタインデックスを進めて終了判定を行い、ループが終了してなければ再度コピーを作成します。
このときコピーされるコンポーネントは、1つ前のループ処理後のコンポーネント です。
以下に例を示します。

Foreachコンポーネント名が「Foreach」、indexListが「a, b, c」の場合 #

実行前のプロジェクトのディレクトリ構造 #

Foreach

実行開始ループカウンタa ($WHEEL_CURRENT_INDEX：a) #

Foreach
Foreach_a ←ループカウンタaのため、Foreach_aコンポーネントが生成します

実行開始ループカウンタb ($WHEEL_CURRENT_INDEX：b) #

Foreach
Foreach_a
Foreach_b ←二つ目のindexList:bに基づき、Foreach_bを生成します
　　　　　　このとき、Foreach_bコンポーネントは、カウンタaのForeach_aコンポーネントをコピーしたものです

以降、ループが終了するまでコンポーネントのコピー/実行を繰り返します。
ループが終了条件を満たした時点で、これらのコンポーネントは終了となります。

Foreachコンポーネントの使用例 #

Foreachコンポーネントのサンプルを示します。
サンプルでは、Foreachコンポーネント内でのTaskコンポーネントの処理（面積計算）にループインデックス($WHEEL_CURRENT_INDEX)使用します。

このワークフローは下記の処理を行います。

1. calcTaskコンポーネントにより、面積算出ソルバーを実行する
2. 実行結果をtask1コンポーネントに渡す
3. 「1の結果（面積の値）×ループインデックス＋3の結果」 を実行する *1
4. 3の計算結果をファイルとして出力する
5. 上記処理をループインデックスの上限値まで繰り返す（ループインデックス1, 3, 5）

*　ループ回数2回目以降の計算にて使用する

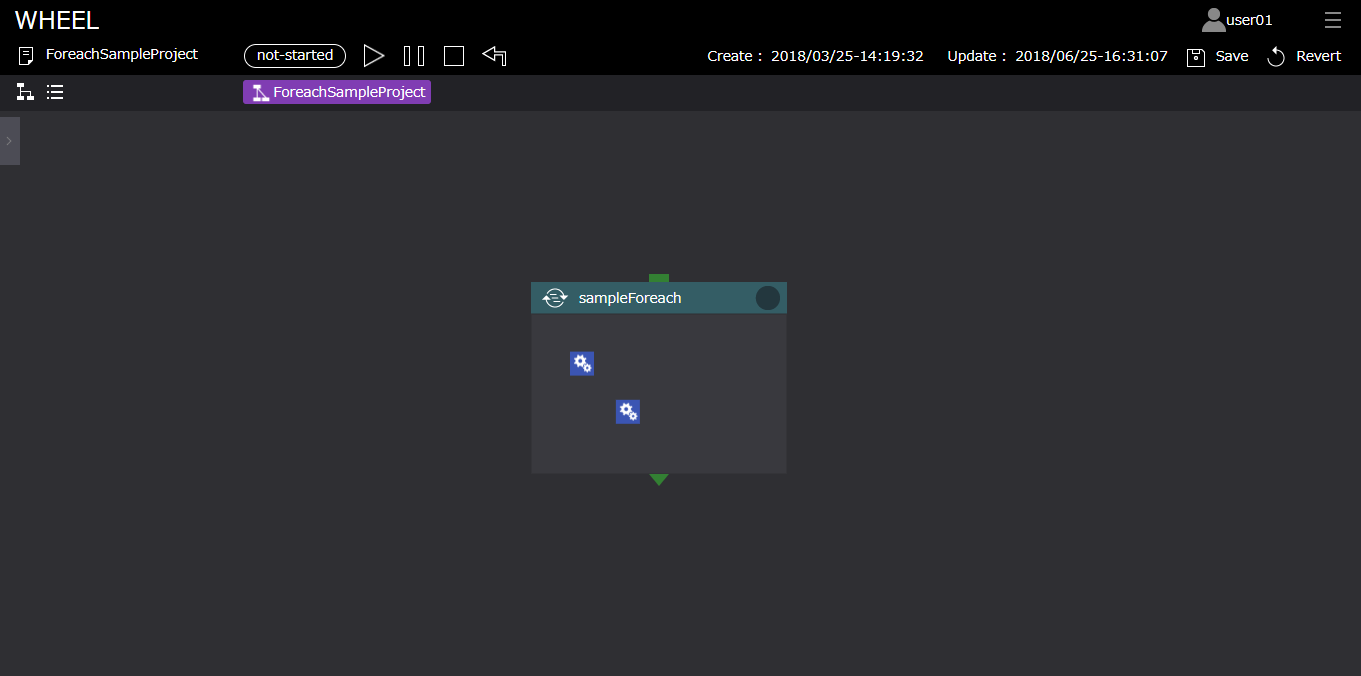

Foreachワークフロー 構成図 #

sampleForeach（foreachコンポーネント）

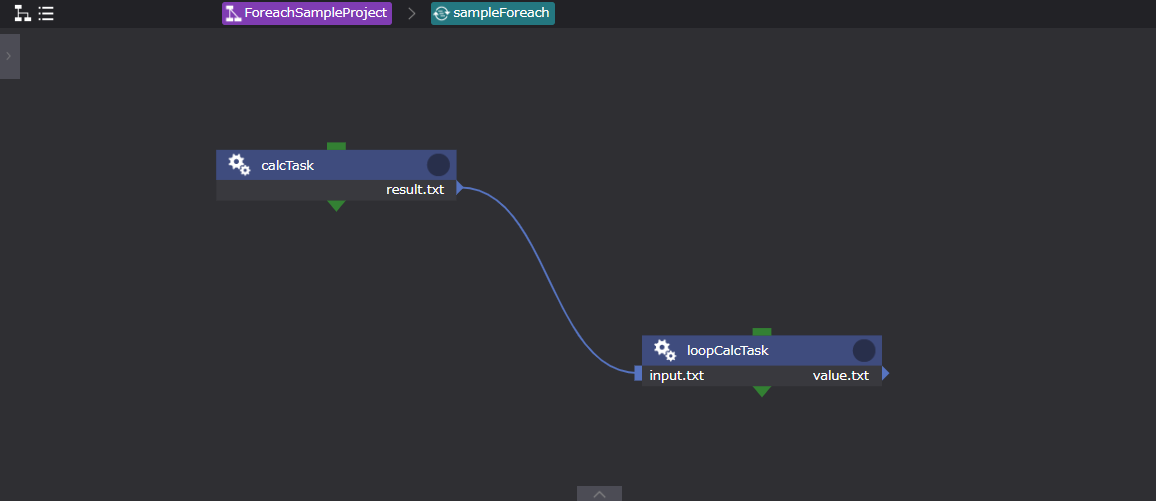

Foreachワークフロー子階層　構成図 #

calkTask（Taskコンポーネント）

・calc.sh #

#!/bin/bash
g++ wheel_tutorial_solver.cc -o wheel_tutorial_solver
./wheel_tutorial_solver
exit 0

・inputData.txt #

0, 0, 0
0, 10, 0
10, 0, 0

loopCalkTask（Taskコンポーネント）

*2 result.shの計算結果ファイル、loopCalcTask内でインプットデータとして利用

・resultRead.sh #

#!/bin/bash
result=$(cut -f 2 -d "=" input.txt)
if [ ! $WHEEL_CURRENT_INDEX = 0 ] ; then
    value=$(cut -f 2 -d "=" value.txt)
else
    value=0
fi
x=$(($result * $WHEEL_CURRENT_INDEX + $value))
echo $WHEEL_CURRENT_INDEX
echo value=$x
echo value=$x > value.txt
exit 0

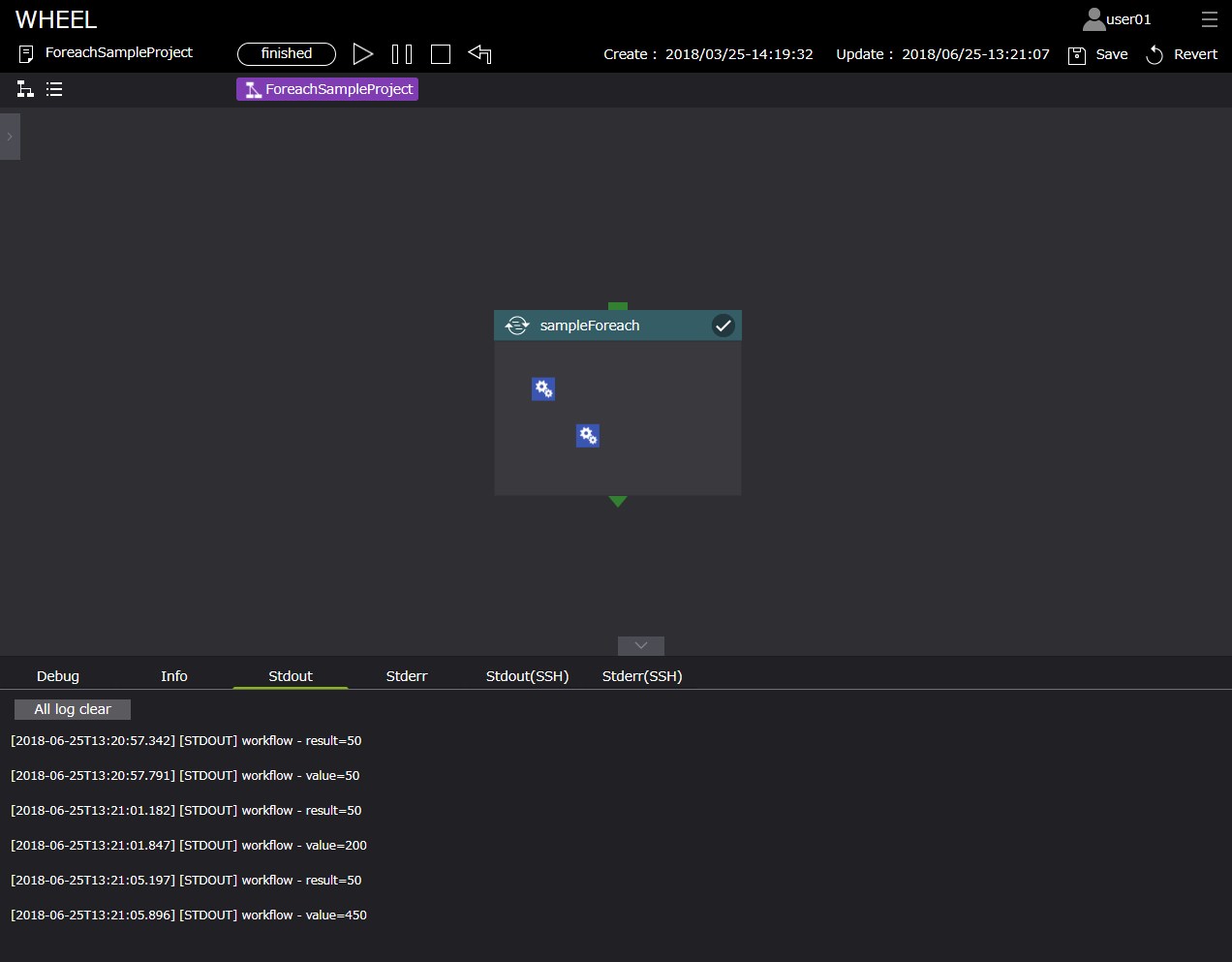

ワークフロー実行結果 #

ループインスタンスの削除 #

(参考：ループインスタンスの削除)
