ParameterStudy #

ParameterStudyコンポーネント（以下、PSコンポーネント）は、parameter setting fileプロパティに設定されたファイルを読み込み、
そのファイルに指定されたパラメータ展開を行います。
コンポーネント実行時にはループ系コンポーネントと同様にディレクトリのコピーを作成します。
ループ系コンポーネントとは異なり、コピーされた各ディレクトリの処理は並行して行われます。

PSコンポーネントのプロパティは以下です。

*1 コンポーネントの進行状態が"finished"もしくは"failed"の時のみ表示されます。

PSコンポーネントの使用例 #

PSコンポーネントは、パラメトリックスタディ用のコンポーネントです。
WHEELのPS用ファイル編集機能によりインプットデータにパラメータ設定を行うことで、簡単にPSを実施することができます。
以下に、サンプルを用いてPSワークフローの設定方法を示します。

また、本章では、ソルバーの例として、ある空間に位置する3点の座標値からなる三角形の面積を導出するプログラム（面積算出ソルバー:wheel_tutorial_solver.cc）を用います。

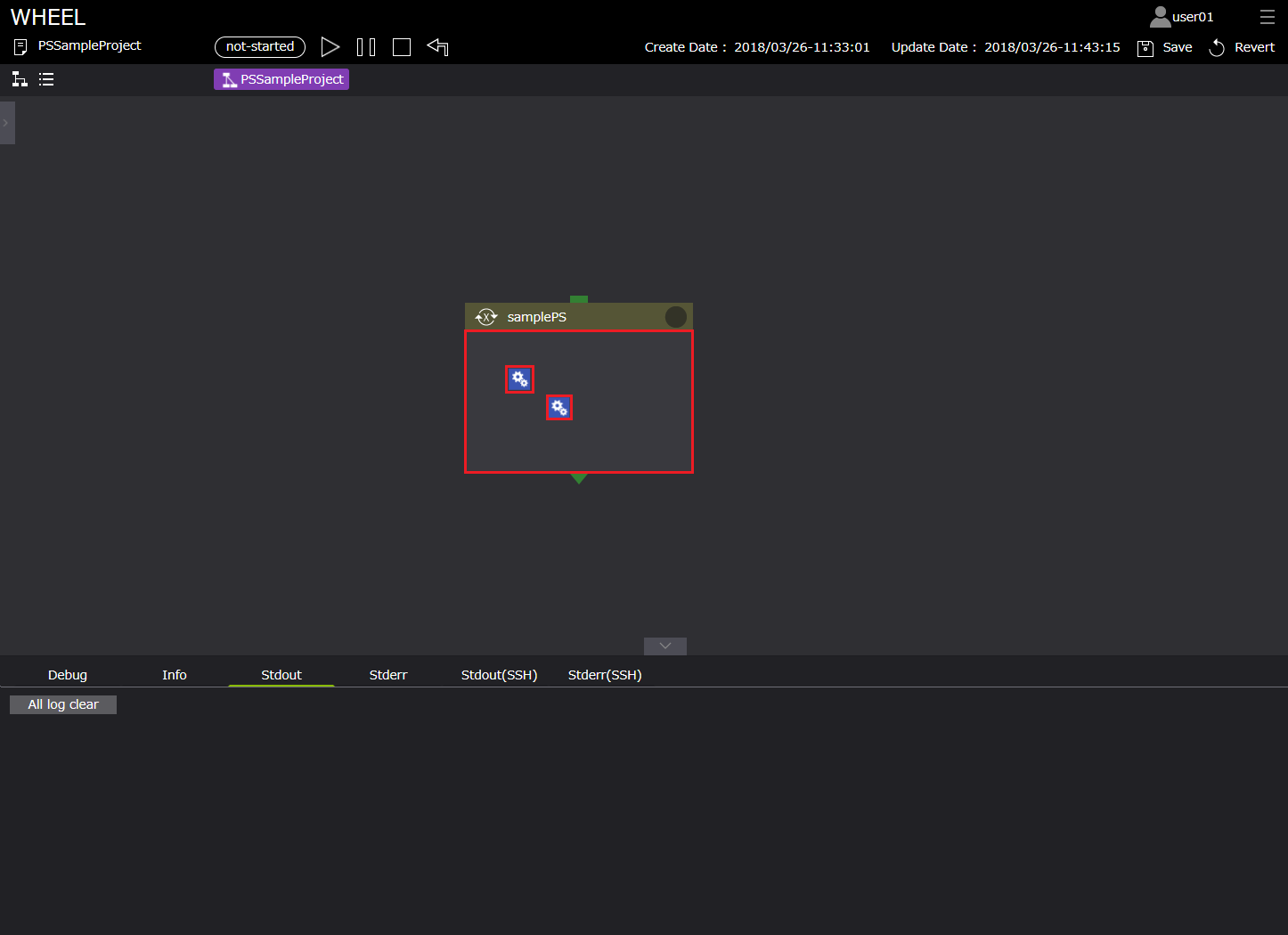

PSワークフロー構成図 #

samplePS （PSコンポーネント）

*1 inputdata.txtのパラメータ展開情報をもつJSONファイル、詳細は後述

・inputData.txt #

0, 0, 0
0, {{ hoge }}, 0
10, 0, 0

・parameterSetting.json #

{
    "version": 2,
    "targetFiles": [
        {
            "targetName": "inputData.txt",
            "targetNode": "daaecfc0-26bf-11ea-85b6-b15713548352"
        }
    ],
    "params": [
        {
            "keyword": "10",
            "min": 6,
            "max": 10,
            "step": 1
        }
    ],
    "scatter": [],
    "gather": []
}

※ "targetNode"の値ははWHEELが一意に設定します

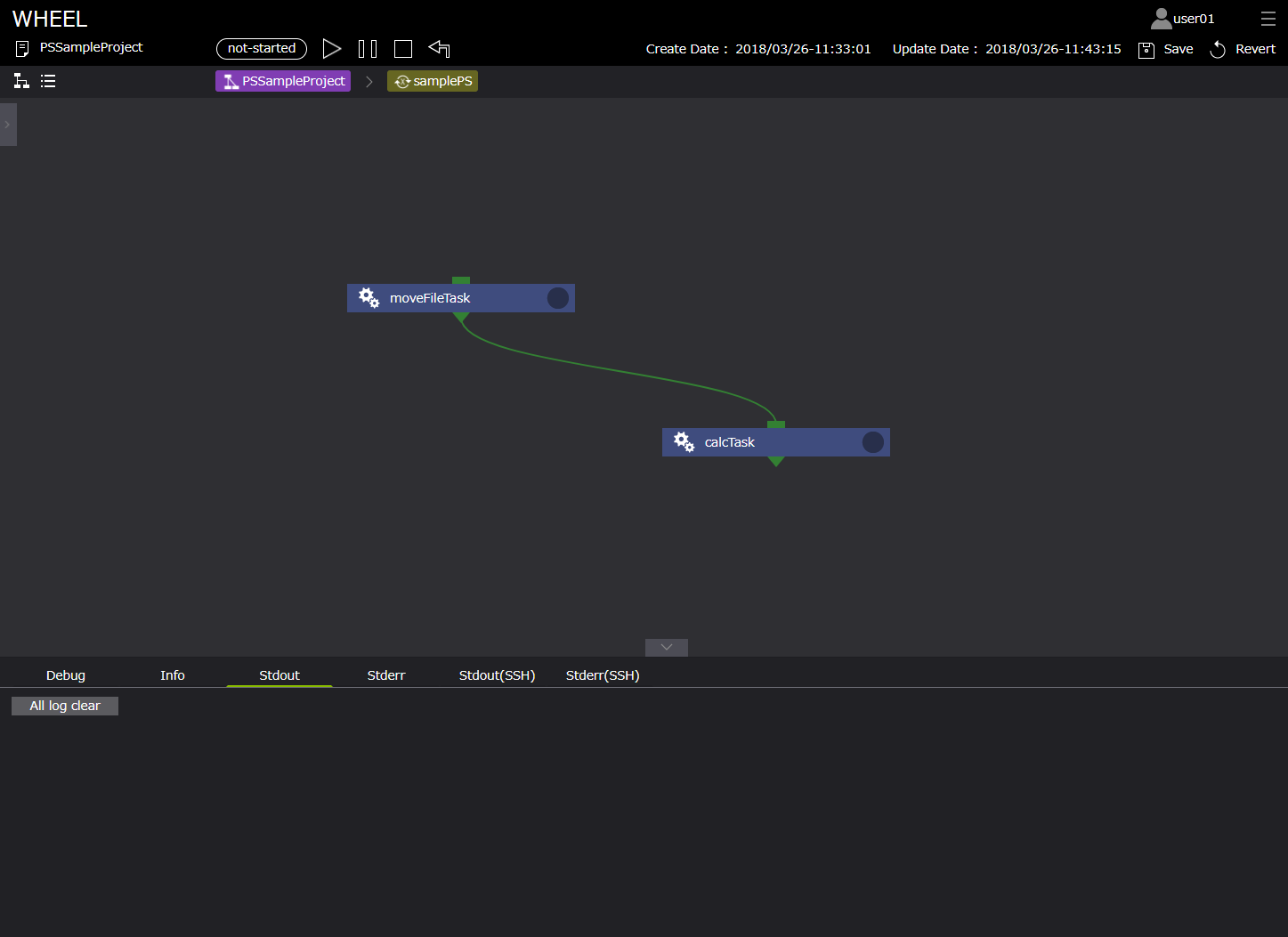

PSワークフロー子階層　構成図 #

moveFileTask（Taskコンポーネント）

・moveFiles.sh #

#!/bin/bash
mv ../inputData.txt ../calcTask
exit 0

calcTask（Taskコンポーネント）

*3 inputdata.txtは、moveFileTask実行後にPSディレクトリより移動されるファイルです。

・calc.sh #

#!/bin/bash
g++ wheel_tutorial_solver.cc -o wheel_tutorial_solver
./wheel_tutorial_solver
exit 0

PS用ファイル編集画面 #

入力データにパラメータ設定を行う場合、プロパティ画面[ Files ]エリアよりファイル編集を行います。
手順は以下です。

1. PSコンポーネントにパラメータ設定を行う入力データファイルをインポート、または作成する
2. 準備したファイルをクリックする
3. [ Files ]エリアにあるテキストエディタ起動ボタンをクリックする

上記操作により、テキストエディタ画面が表示されます。
以降、基本的な使用方法を示します。詳細については、テキストエディタ画面仕様説明をご参考ください。

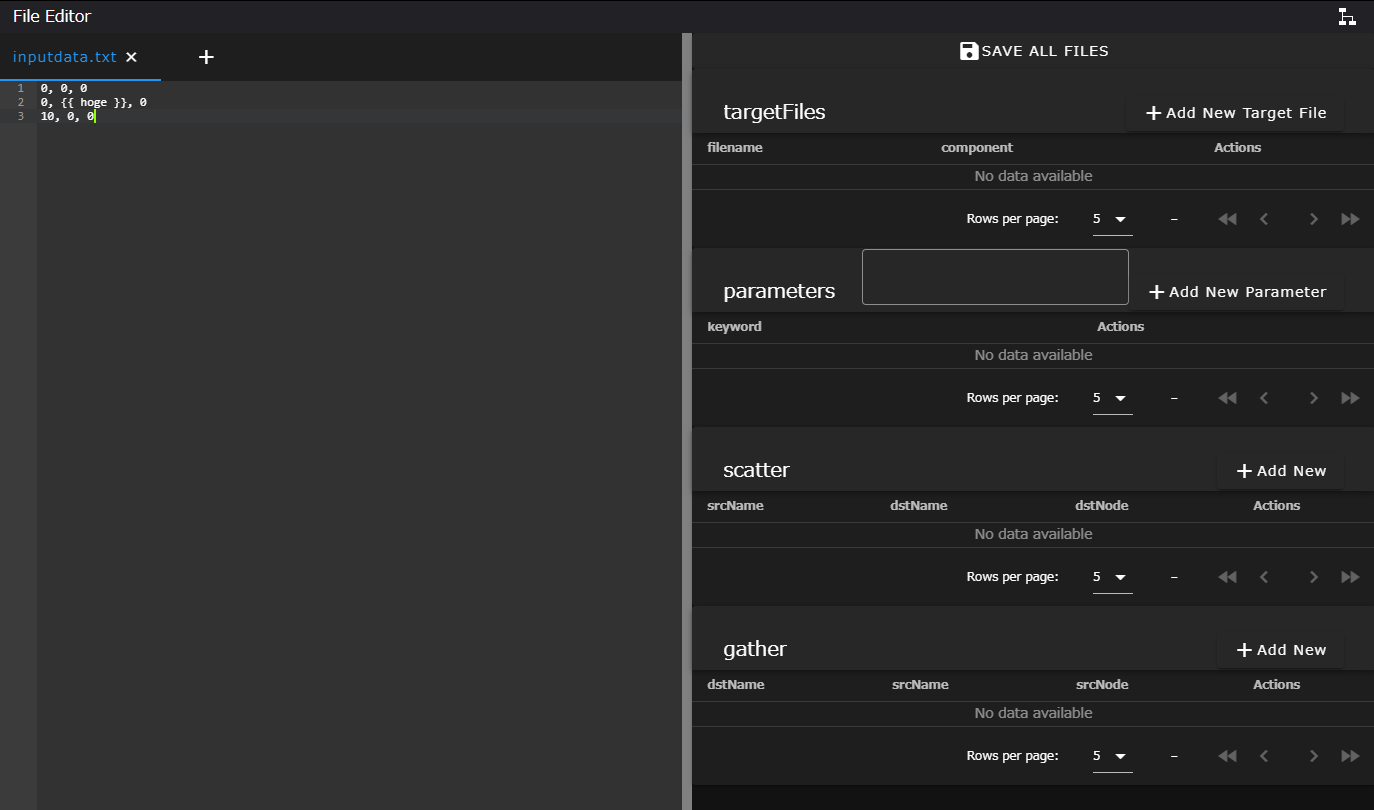

PS用ファイル編集画面 #

テキストエディタ画面でのパラメータ設定手順は以下です。テキストエディタ画面右のPS用エリアを使用します。
次の手順では、上記図 {{ hoge }}を「6から10」まで変化させる場合の設定を示しています。

1. パラメータ書き換え対象ファイルを設定する
   　1.「＋Add New Target File」ボタンをクリックする
   　2. ターゲットファイルにinputdata.txtを設定する
2. パラメータ書き換え部分を選択する
3. 「Parameters」に選択した部分が正しく表示されていることを確認し、「+ Add New Parameter」をクリックする
4. 選択した部分に対し変化させる値を設定し、「save」をクリックする（min:6, max:10, step:1）
5. 「SAVE ALL FILES」をクリックし設定内容を保存する
6. 設定が終了したら、右上のアイコンをクリックしてグラフビュー画面に遷移する

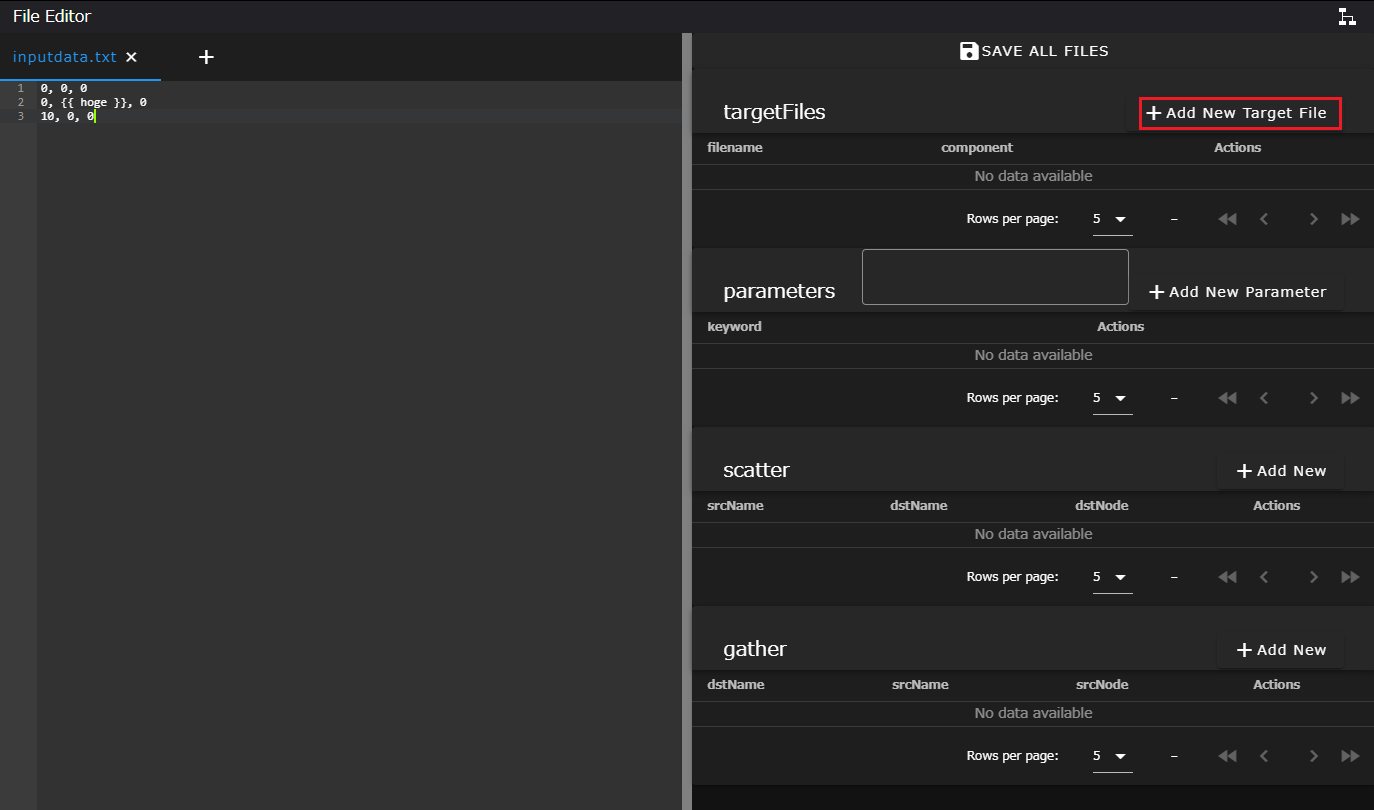

1.1 「＋Add New Target File」 #

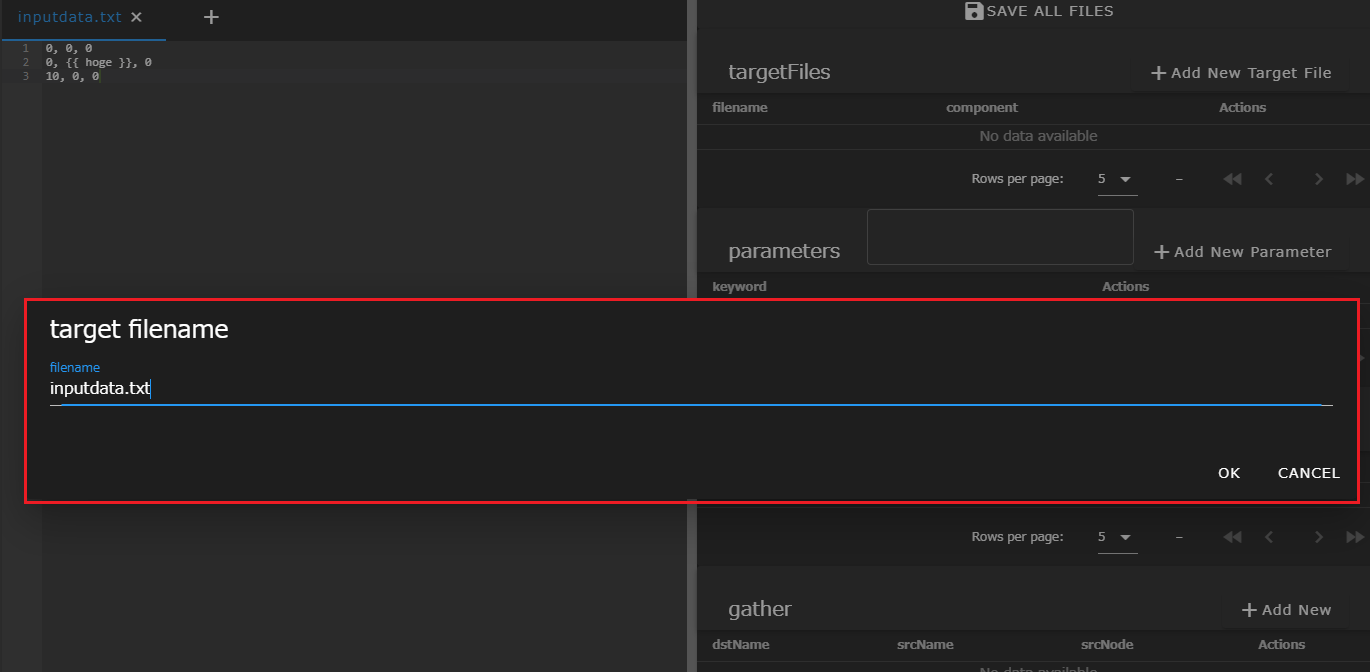

1.2 ターゲットファイルの設定 #

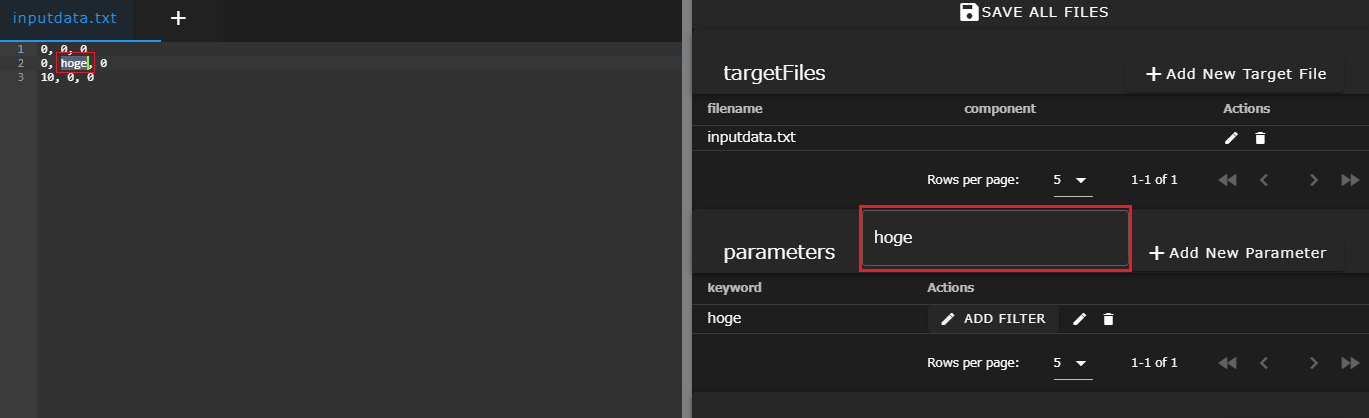

2. パラメータ書き換え部分の選択 #

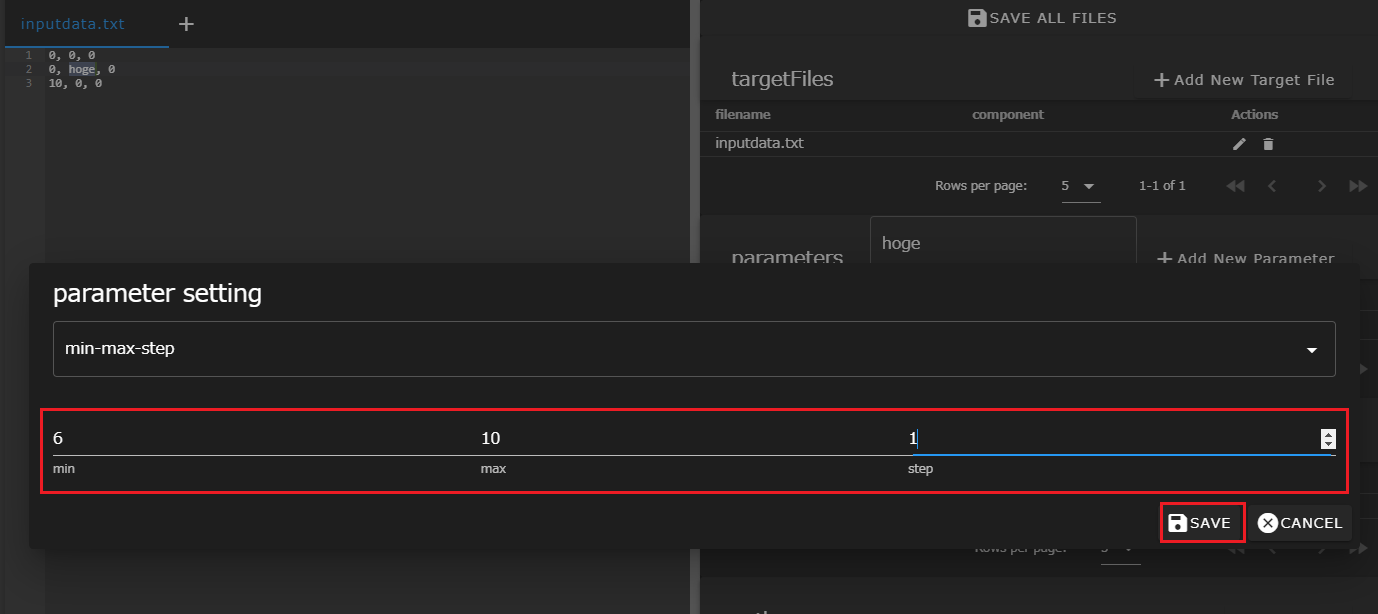

3. パラメータの設定 #

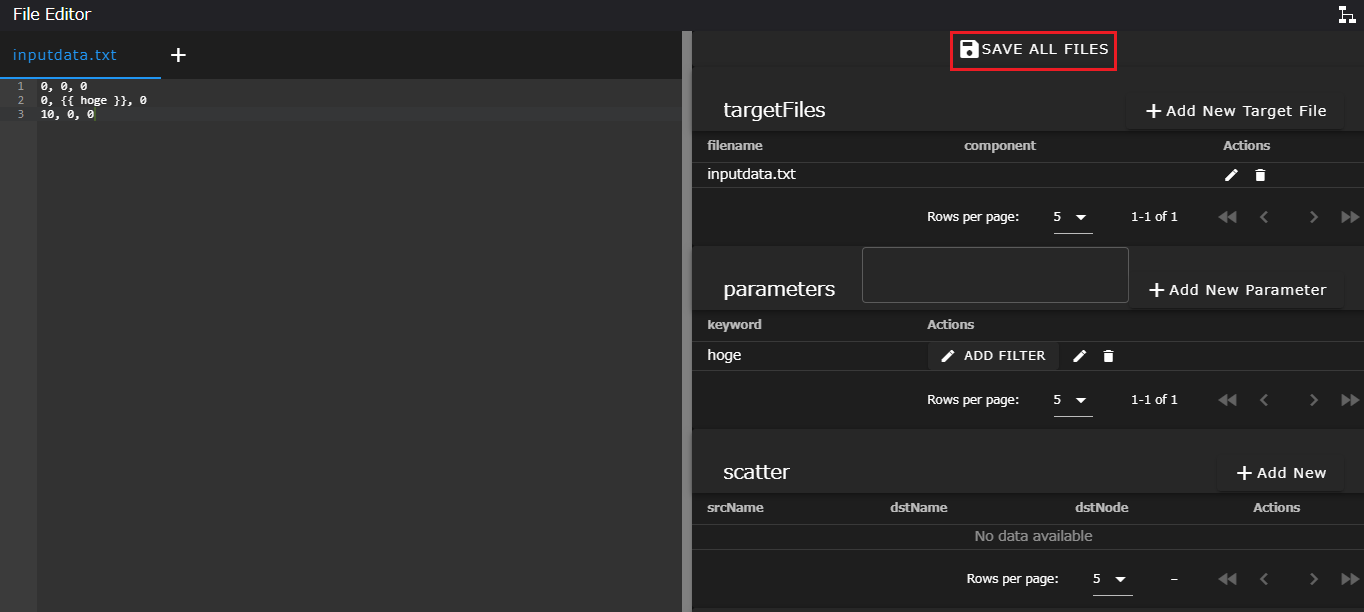

4. 設定の保存 #

5. 編集したファイル名.jsonの確認 #

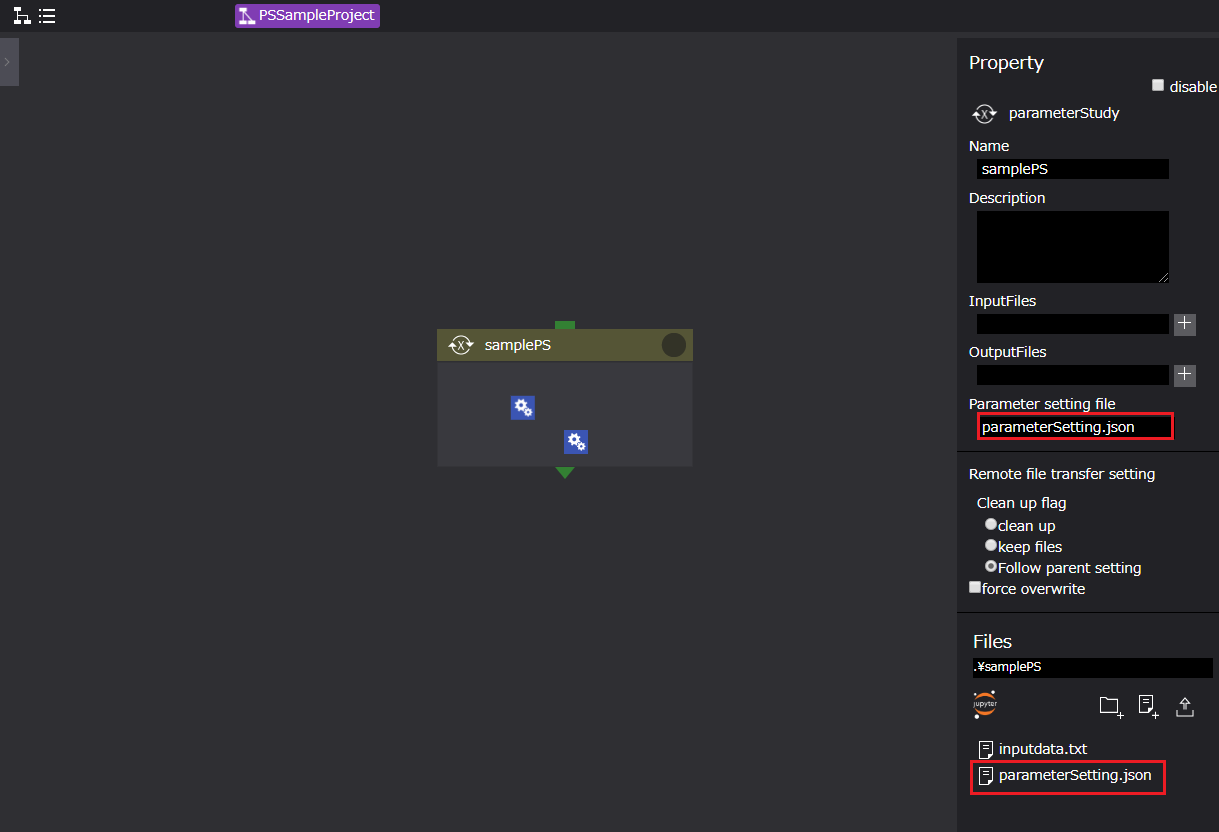

保存後、ワークフロー編集画面に戻りプロパティを表示すると、「 parameterSetting.json 」ファイルが作成されていることを確認します。
このデータをプロパティ[ parameter setting file ]に設定します。

以上がParameter Studyワークフローにおけるパラメータ設定手順になります。

PSワークフローの実行 #

PSワークフロー実行時のWHEELの動作について説明します。
PSワークフロー実行時には、プロジェクトディレクトリ内に変化させるパラメータの数だけディレクトリを生成します。
上記例では、三角形を構成する一つの頂点のY座標値を6から10まで変更しているため、「10-6＋1=5」計5個のディレクトリが生成されます。
各ディレクトリには、PSコンポーネントのデータ及びパラメータ変化させたインプットデータが格納されています。

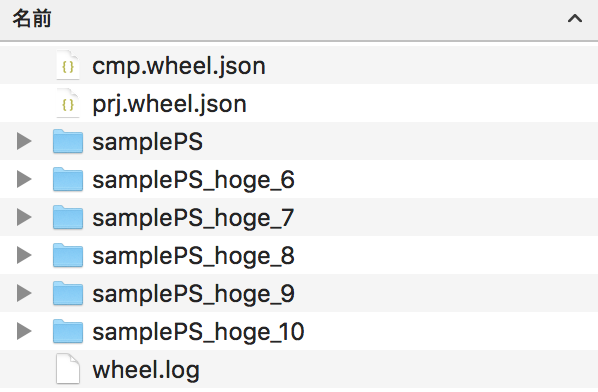

プロジェクトディレクトリ内に生成されるディレクトリ #

PSワークフローを実行すると生成されたワークフローが順に実行されます。
実行後の結果は以下です。

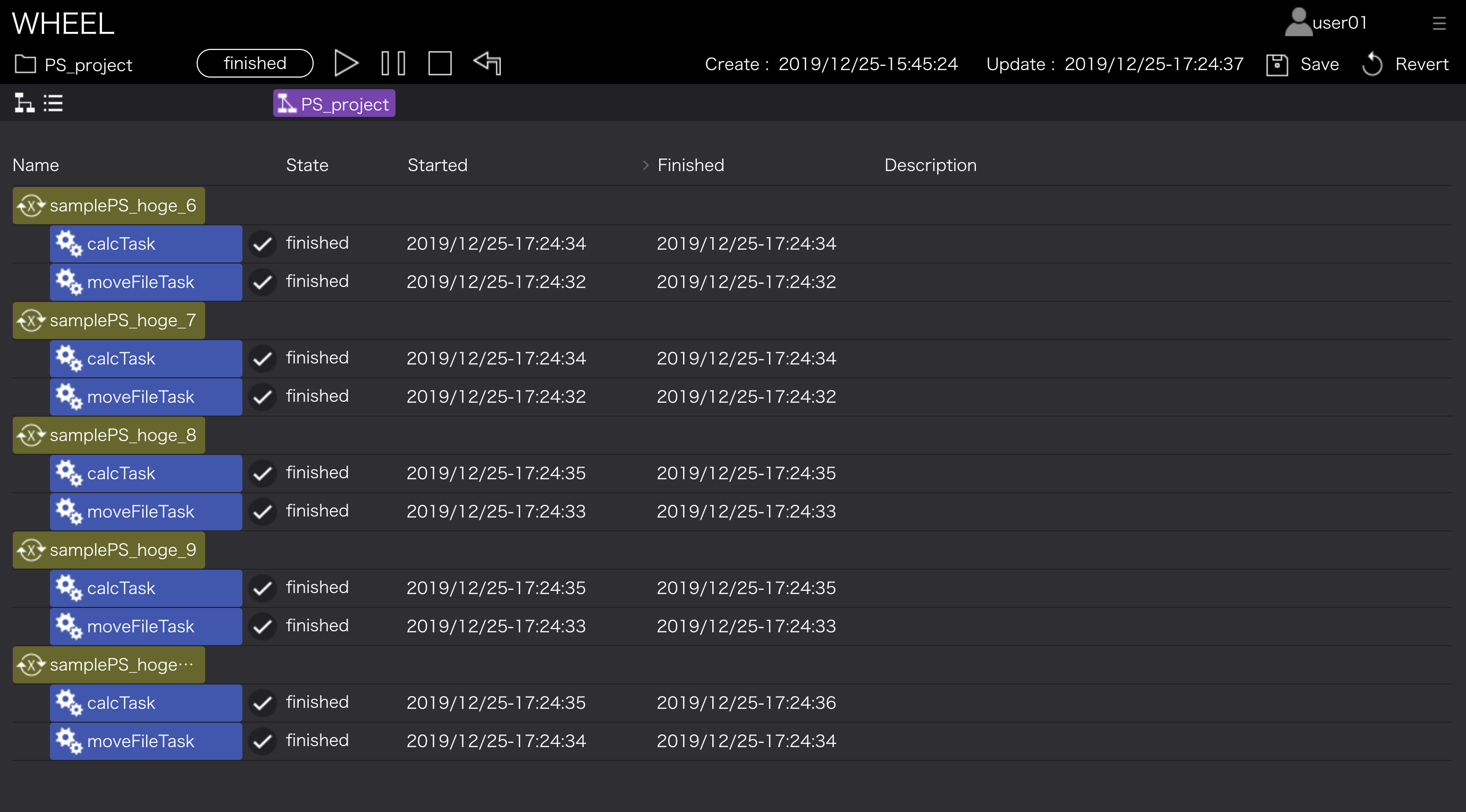

PSワークフロー実行結果 #

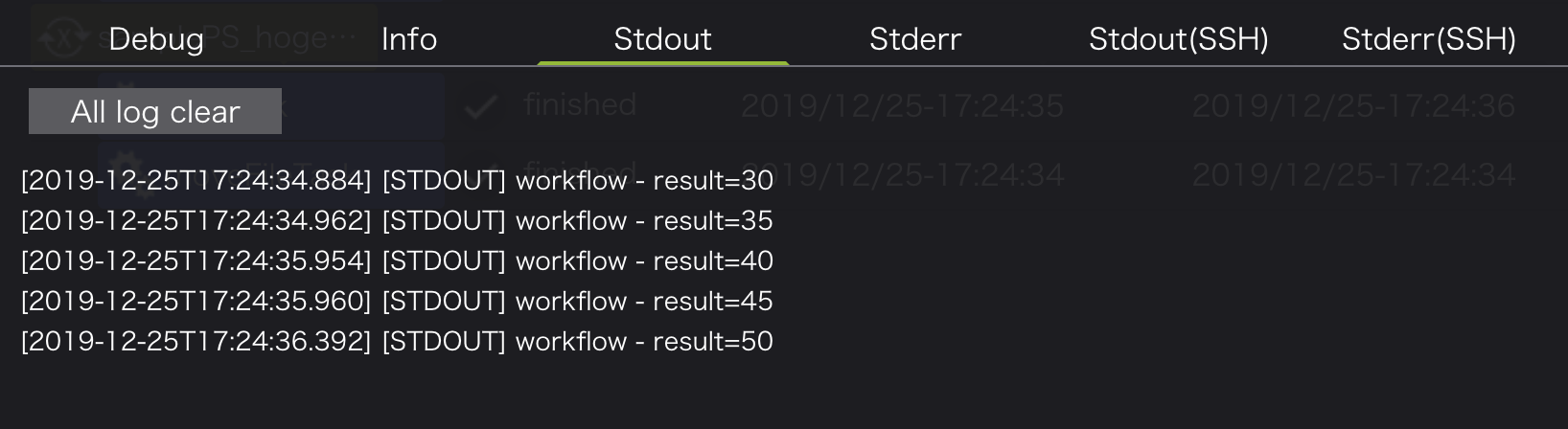

また、標準出力（Stdout）の結果は以下です。

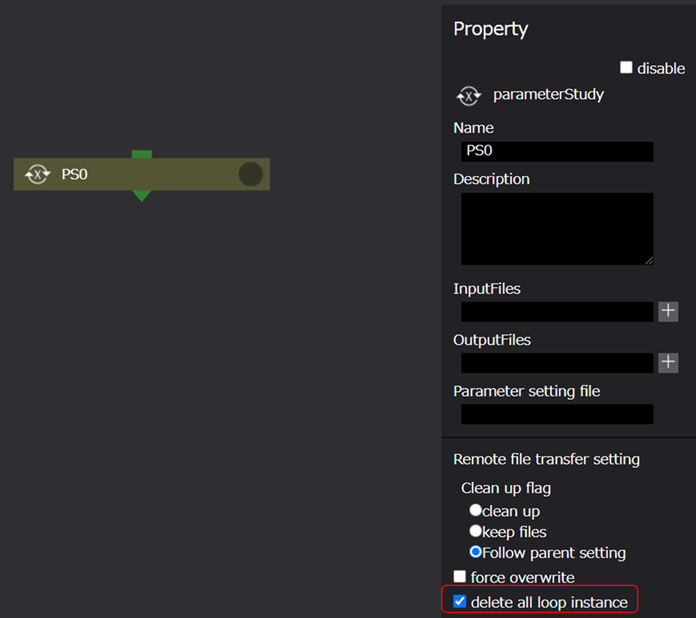

ループインスタンスの削除 #

delete all loop instanceにチェックを入れると、計算の終了したループインスタンスをすべて削除します。
